Profil de crochet et d'œil précis pour une fixation sûre
Bonne résistance en service
Placage galvanisé résistant à la corrosion

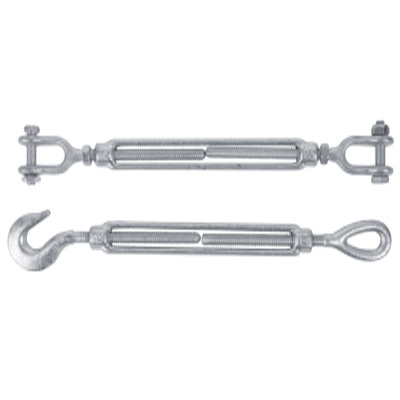

Ce tendeur fédéral américain est parfait pour une grande variété d'applications de tension où la sécurité est d'une importance primordiale.
Caractéristique deTendeur fédéral américain
Profil de crochet et d'œil précis pour une fixation sûre
Bonne résistance en service
Placage galvanisé résistant à la corrosion
Ce tendeur à crochet et à œil fédéral américain est parfait pour une grande variété d'applications de tension où la sécurité est d'une importance primordiale.
Spécification de Tendeur fédéral américain
| Taille (Diamètre * Take-up) | Longueur totale Acerage avec extrémités fermées fermées | Yeux et crochets | Mâchoire et œil | Mâchoire et Mâchoire | Embout | Crochet et crochet Crochet et Oeil | Eye&Eye Jaw&Eye Jaw&Jaw Stub end |
| 1/4"*4" | 1/4 | 0.3 | 0.3 | 0.4 | 0.29 | 0.4 | 0.5 |
| 5/16"*4"-1/2" | 9-9/16 | 0.5 | 0.35 | 0.58 | 0.46 | 0.7 | 0.8 |
| 3/8"*6" | 11-7/8 | 0.75 | 0.82 | 0.93 | 0.75 | 1 | 1.2 |
| 1/2"*6" | 13-5/16 | 1.5 | 1.62 | 1.68 | 1.36 | 1.5 | 2.2 |
| 1/2"*9" | 16-5/16 | 1.75 | 1.82 | 1.85 | 1.69 | 1.5 | 2.2 |
| 1/2"*12" | 19-5/16 | 2.18 | 2.19 | 2.2 | 2 | 1.5 | 2.2 |
| 5/8"*6" | 15-1/2 | 2.63 | 2.59 | 2.82 | 2.15 | 2.25 | 3.5 |
| 5/8"*9" | 18-1/2 | 3 | 3.01 | 3.25 | 2.7 | 2.25 | 3.5 |
| 1/4"*12" | 21-1/2 | 3.25 | 3.5 | 3.75 | 3.22 | 3 | 3.5 |
| 3/4"*6" | 17 | 3.75 | 4.25 | 4.68 | 3.25 | 3 | 5.2 |
| 3/4"*9" | 20 | 4.5 | 5 | 5.38 | 4 | 3 | 5.2 |
| 3/4"*12" | 23 | 5.75 | 5.75 | 6.12 | 4.65 | 3 | 5.2 |
| 3/4"*18" | 29 | 7 | 7.25 | 7.25 | 6.12 | / | 5.2 |
| 7/8"*6" | 18 | / | / | / | 4.75 | 4 | 7.2 |
| 7/8"*12" | 24-5/8 | 8.38 | 8.88 | 9.36 | 6.67 | 4 | 7.2 |
| 7/8"*18" | 30-5/8 | 10.25 | 10.6 | 11.44 | 8.75 | / | 7.2 |
| 1"*6" | 20-5/8 | / | / | / | 6.41 | 5 | 10 |
| 1 "*12" | 26-5/8 | 11.25 | 12 | 12.88 | 8.9 | 5 | 10 |
| 1"*18" | 32-5/8 | 14 | 14.75 | 16.1 | 11.7 | 5 | 10 |
| 1"*24" | 38-5/8 | 17 | 17.75 | 18.6 | 14.3 | / | 10 |
| 1-1/4"*6" | 20 | / | / | / | 10.4 | / | 15.2 |
| 1-1/4"*12" | 29-7/8 | 19 | 21.2 | 23.6 | 14.2 | / | 15.2 |
| 1-1/4"*18" | 35-7/8 | 24.1 | 26 | 26.6 | 18 | / | 15.2 |
| 1-1/4"*24" | 41-7/8 | 25 | 28.7 | 31.2 | 21.8 | / | 15.2 |
| 1-1/2"*6" | 22-1/8 | / | / | / | 15.4 | / | 21.4 |
| 1-1/2"*12" | 32-3/8 | 27 | 31.1 | 35.5 | 20.5 | / | 21.4 |
| 1-1/2"*18" | 38-3/8 | 31.2 | 36.4 | 40.7 | 26.2 | / | 21.4 |
| 1-1/2"*24" | 44-3/8 | 38.2 | 44.2 | 47.6 | 31.4 | / | 21.4 |
| 1-3/4"*6" | / | / | / | / | 22.7 | / | 28 |
| 1-3/4"*18" | 41-3/4 | 45 | 48.8 | 52.4 | / | / | 28 |
| 1-3/4"*24" | 47-3/4 | 58 | 60 | 64 | 43.9 | / | 28 |
| 2"*6" | / | / | / | / | 31.5 | / | 37 |
| 2"*24" | 51-3/4 | 90 | 102 | 115 | 60.3 | / | 37 |
| 2-1/2"*6" | / | / | / | / | 60.8 | / | 60 |
| 2-1/2"*24" | 51-1/2 | 183 | 180 | 200 | 110 | / | 60 |
| 2-3/4"*24" | 61-1/2 | 180 | 214 | 248 | / | / | 75 |
